Technika - moderní výstřelky ve starém domě

Takže asi největší technická vybavenost v domě je spleť topného systému, který se pořád neustále rozrůstá a dodělává. Elektrické a mechanické zapojení je jednoduché a v tuto chvíli úplné.

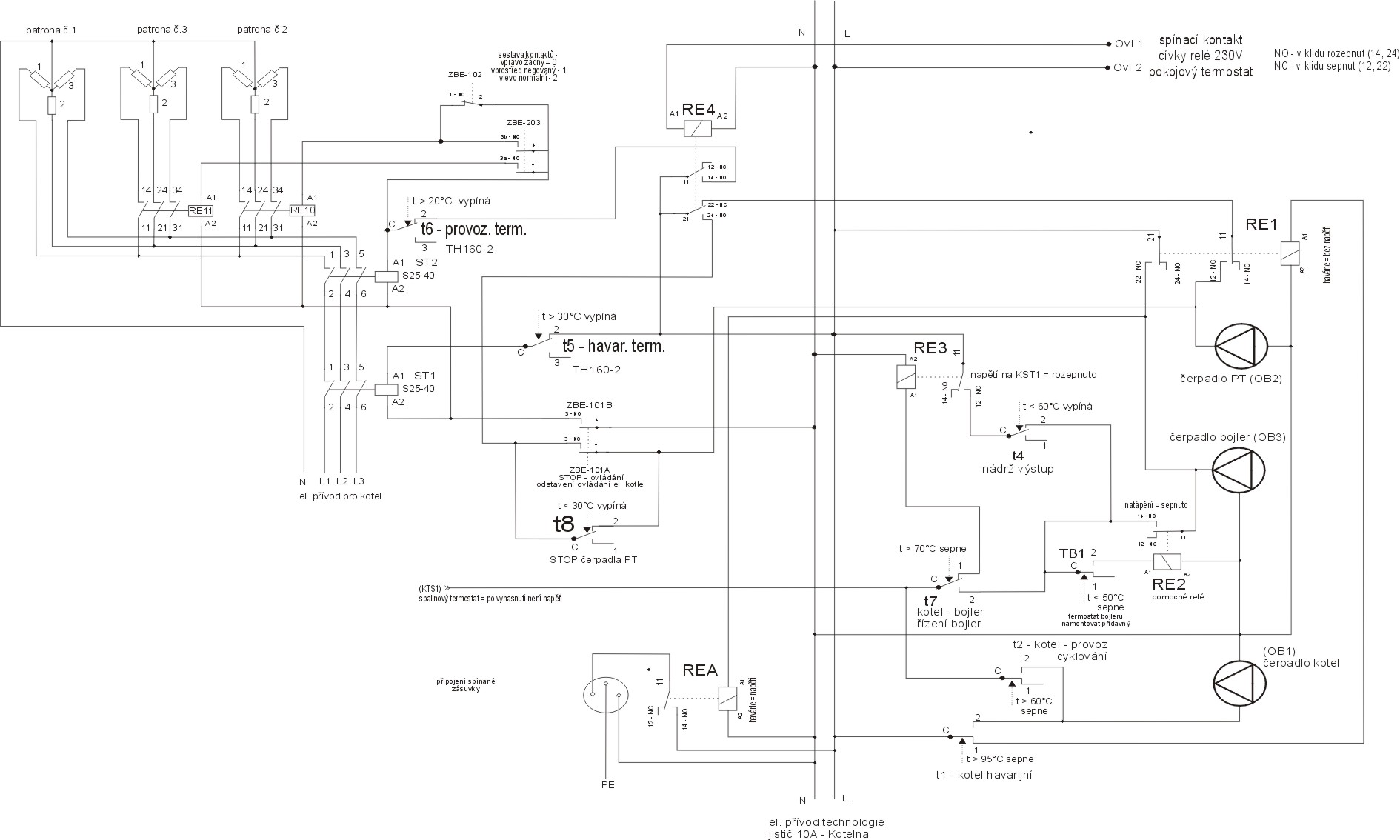

Popis systému je na obrázku pod textem (resp. 2 obr. - elektrické a mechanické schema) a jeho podoba i funkčnost je vpořádku. Může zde přibýt nějaké vylepšení..

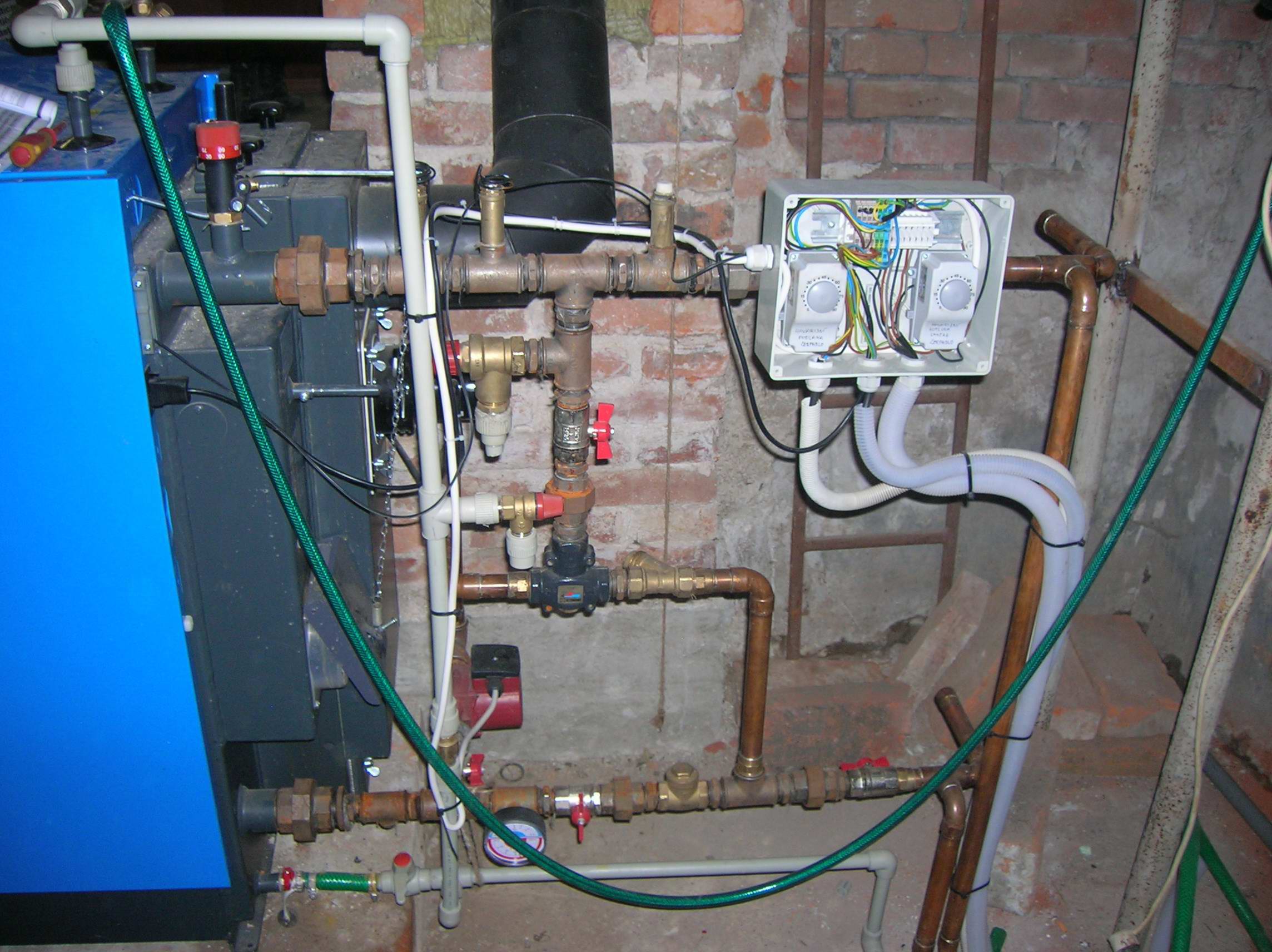

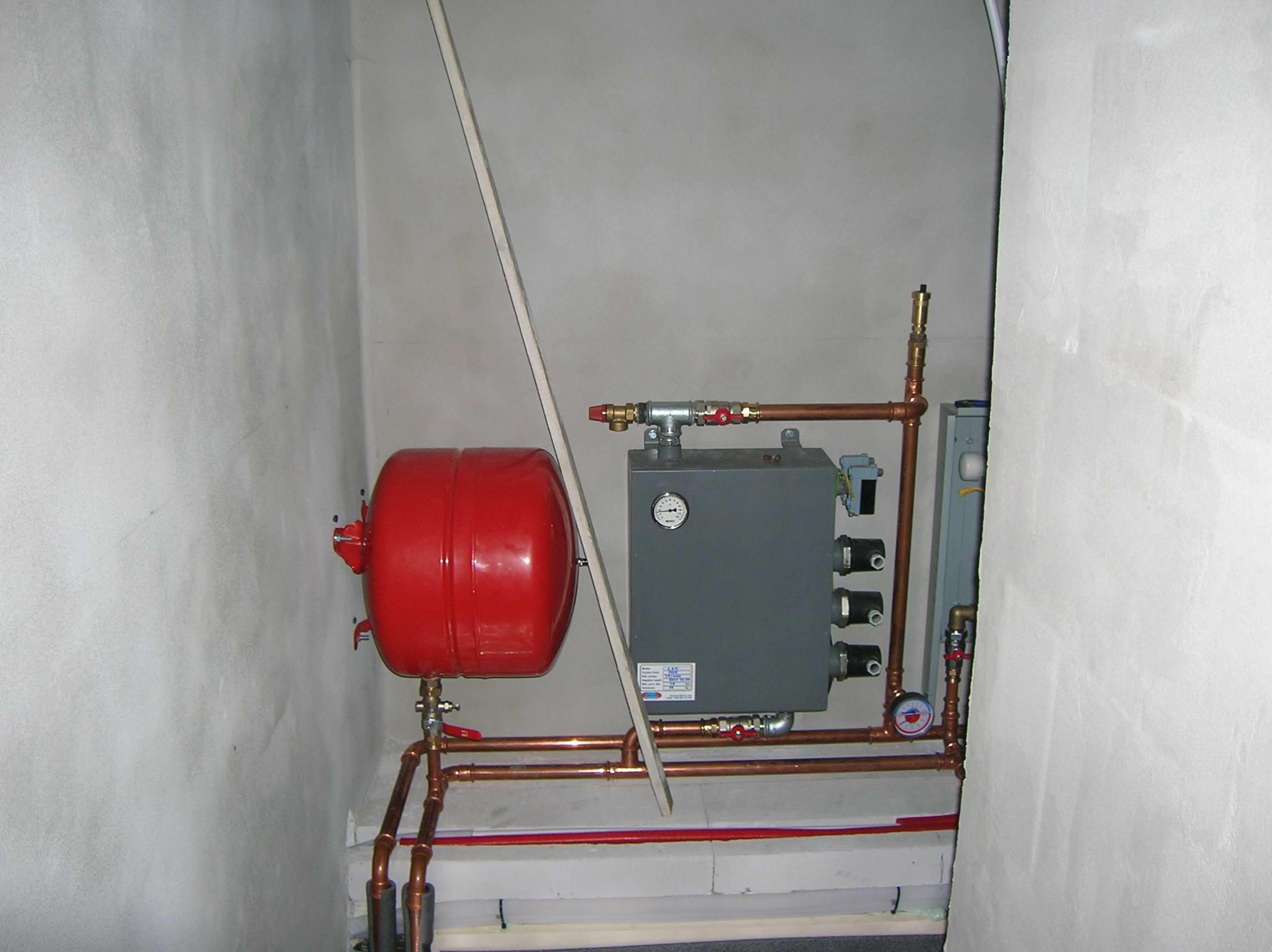

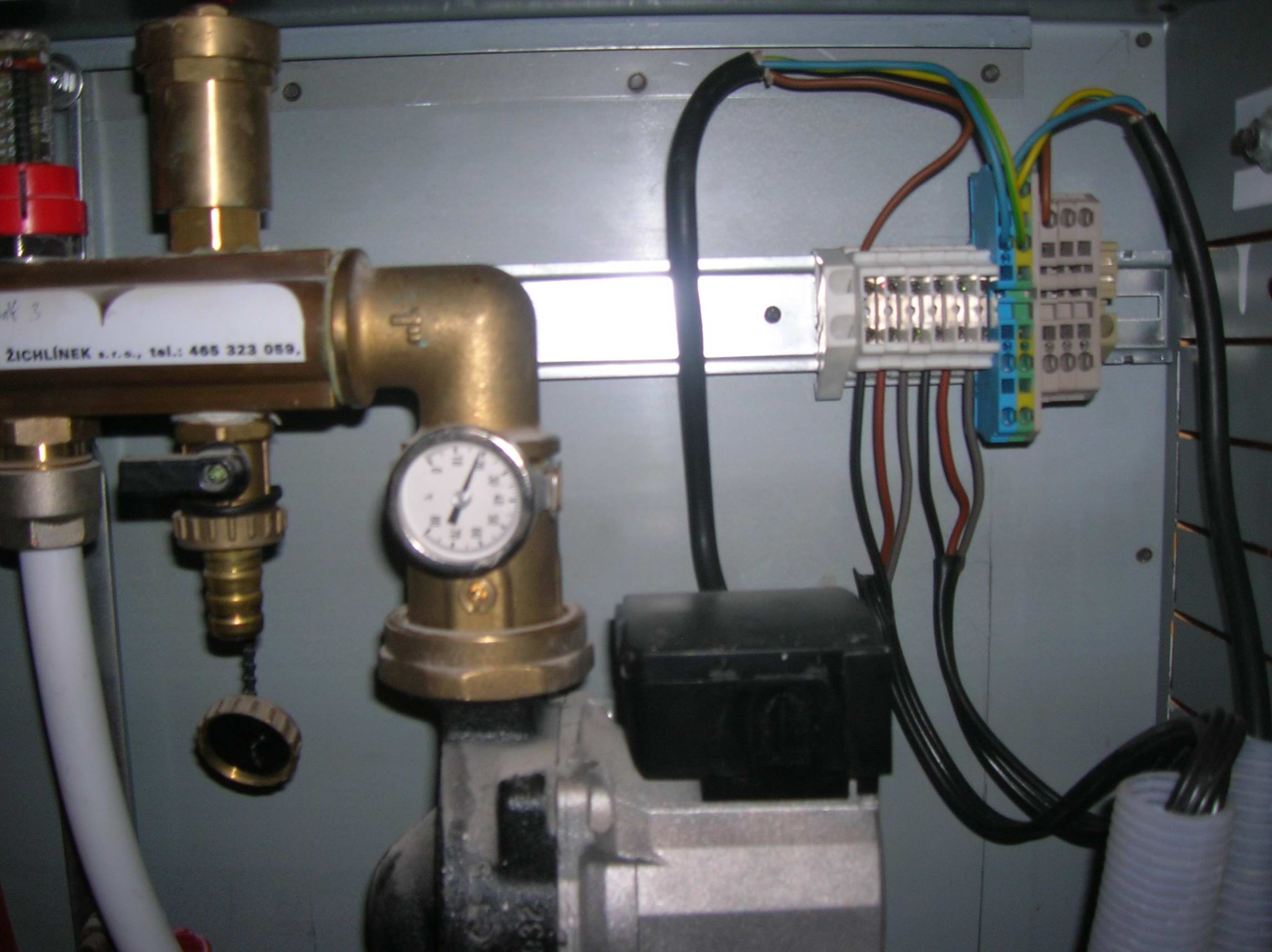

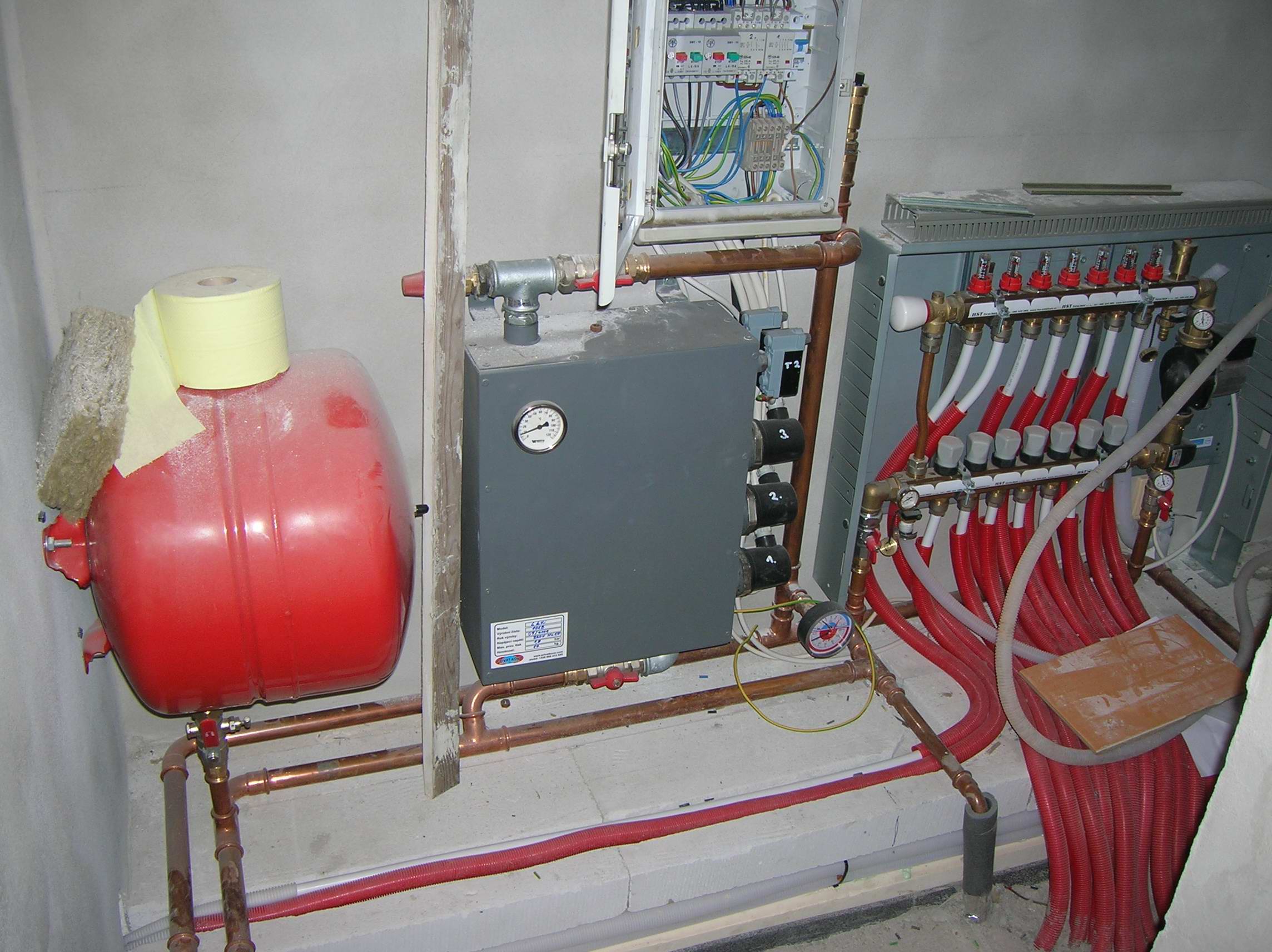

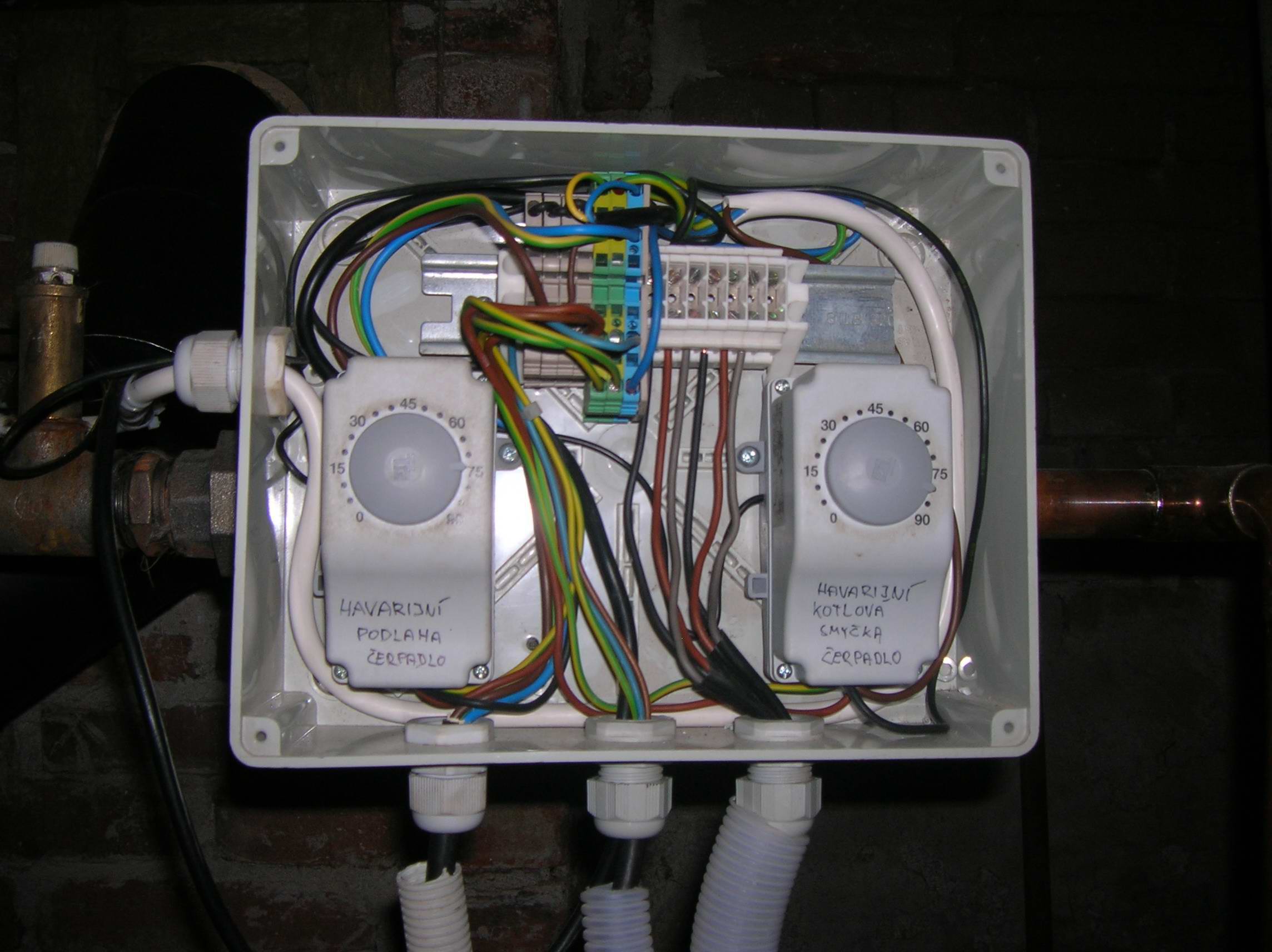

Z fotek je patrné vidět expanzomat, záložní el. kotel + jeho ovládání (staré zapojení), rozdělovač PT, část řízení kotle (staré zapojení) a jeho termostaty, dále pak ovládací svorkovnici v rozdělovači podlahového topení. Je nutno podotknout, že v celém domě je podlahové topení a jako záložní systém je zde použito teplovzdušné krbové vložky s plnoakumulační obestavbou a částečnými rozvody do dvou pokojů, které jsou obsluhovány ventilátory umístěné na výstupech v místnostech řízeny triakovou regulací. Celý záložní systém je provozuschopný bez elektrické energie, krom ventilátorů (ale to nemá vliv na funkci).

Samotný systém tvoří teplovodní dřevosplynující kotel + záložní elektro kotel jako záskok. Akumulační nádrž osazena, oživena, schema zkontrolováno, mouchy odladěny, topná zkouška provedena.

Izolace tvoří ve dvou vrstvách celkem 18cm rolovaná vata. Do nádrže jsou implementovány tepoltní čidla a sbírány data do loggeru (viz. LOGGER TEMP -> on-line Teploty).

stahuj - Otopný systém plná verze vždy aktualizovaná verze

Pár fotek z realizace:
